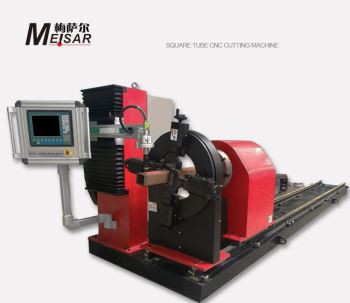

Rørkryss CNC-skjæremaskinfunksjoner
1. MS-T5 CNC-rørskjæringsmaskinen er utstyr designet for automatisk beregning og kutting av skjøter ved stålrørender.
2. CNC-rørskjæremaskinen bruker sylindrisk koordinatkoeffisientkontroll, med 6 akser og 5 koblinger. Den har et engelsk grensesnitt, skjærefunksjon for overflateskjæring med variabel vinkel for parameterinndata, og funksjoner for å kompensere rørledningens urundhet og eksentrisitet.
3. Det numeriske kontrollgrensesnittet til CNC-rørskjæremaskinen kombinerer grafikk og data. Operasjonen er veldig enkel: operatøren trenger bare å stille inn parametere som radius på hovedrøret og grenrøret, skjæringsvinkelen og skjærehastigheten.
Rørkryss CNC-skjæremaskinTeknisk parameter
|
Tall |
Punkt |
Parameter |
|
1 |
Effektivt skjæreområde (mm) | 6000 mm-120000mm |
|
2 |
Skjæreområde for rørdiameter (mm) | Ф60mm-Ф500mm |
|
3 |
Inngangsspenning | 220±10%V AC 50HZ/60HZ 220W |
|
4 |
Total kraft | Ca 1000w |
|
5 |
Nominell rotasjonshastighet | 0-15rpm (kan justeres i henhold til kundens krav) |
|
6 |
Tilbakestill nøyaktigheten | ±0,2 mm/m |
|
7 |
Pipe Ovality | Mindre enn eller lik 2 % |
|
8 |
Kjørenøyaktighet | ±0,2 mm/m |
|
9 |
Antall CNC-styrte akser | 6 akse 5 kobling |
|
10 |
Chuck størrelse | 500# |
|
11 |
Løfteslag for skjærebrenner | 400 mm |
|
12 |
Maksimal rørvekt | 1500 kg |
|
13 |
Plasmaskjæringstykkelse | Avhengig av størrelsen på plasmastrømkilden valgt av brukeren |
|
14 |
Flamme bruker gassform | Oksygen + acetylen / oksygen + propan |
|
15 |
Flammekutterørets veggtykkelse | 5 mm ~ 50 mm (valgfritt) |
|
16 |
Gasstrykk | Mindre enn eller lik 0.08 MP |
|
17 |
Oksygentrykk | Mindre enn eller lik 1.0MP |
|
18 |
Skjærematerialebord | Gi materialtabelltegninger |
Rørskjæringsprøver for CNC-skjæremaskin:
Rørkryss CNC-skjæremaskinTeknisk parameter
|
Tall |
Punkt |
Parameter |
|
1 |
Effektivt skjæreområde (mm) | 6000 mm-120000mm |
|
2 |
Skjæreområde for rørdiameter (mm) | Ф60mm-Ф500mm |
|
3 |
Inngangsspenning | 220±10%V AC 50HZ/60HZ 220W |
|
4 |
Total kraft | Ca 1000w |
|
5 |
Nominell rotasjonshastighet | 0-15rpm (kan justeres i henhold til kundens krav) |
|
6 |
Tilbakestill nøyaktigheten | ±0,2 mm/m |
|
7 |
Pipe Ovality | Mindre enn eller lik 2 % |
|
8 |
Kjørenøyaktighet | ±0,2 mm/m |
|
9 |
Antall CNC-styrte akser | 6 akse 5 kobling |
|
10 |
Chuck størrelse | 500# |
|
11 |
Løfteslag for skjærebrenner | 400 mm |
|
12 |
Maksimal rørvekt | 1500 kg |
|
13 |
Plasmaskjæringstykkelse | Avhengig av størrelsen på plasmastrømkilden valgt av brukeren |
|
14 |
Flamme bruker gassform | Oksygen + acetylen / oksygen + propan |
|
15 |
Flammekutterørets veggtykkelse | 5 mm ~ 50 mm (valgfritt) |
|
16 |
Gasstrykk | Mindre enn eller lik 0.08 MP |
|
17 |
Oksygentrykk | Mindre enn eller lik 1.0MP |
|
18 |
Skjærematerialebord | Gi materialtabelltegninger |
